2011/1月

 インダクションBOX加工1、スマホカバー塗装、ステッカーゲット
ステッカー貼り付け スマホカバー完成、インダクションボックス加工2
インダクションボックス加工3
インダクションボックス加工4と妄想 ドラシャパッキン引取
吸気温センサーグロメット、インダクションボックス加工5A
インダクションボックス加工6B インダクションボックス加工7C-1、2 B-3 @-2,3,4
ディーラーステッカーレプリカ、インダクションボックス加工8C-1、2、5 B-1
インダクションボックス加工9 @完成 4代目パンダ仕様イラスト、ISCV用ホースゲット
チューブ、クリップ、すきまテープ、インダクションボックス加工10C完成 高級仕様に?w
インダクションボックス加工11A追加工


2011/01/30 インダクションボックス加工11A追加工 トップへ

製作した鉄板との結合部が隙間大なのですきまテープでパッキングしようと考えていたんだけど…

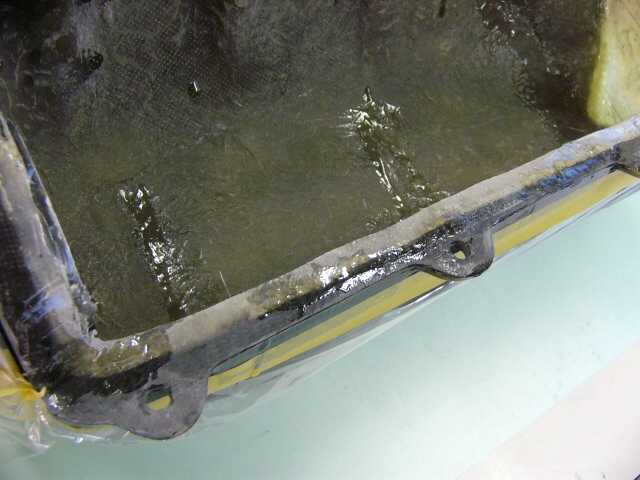

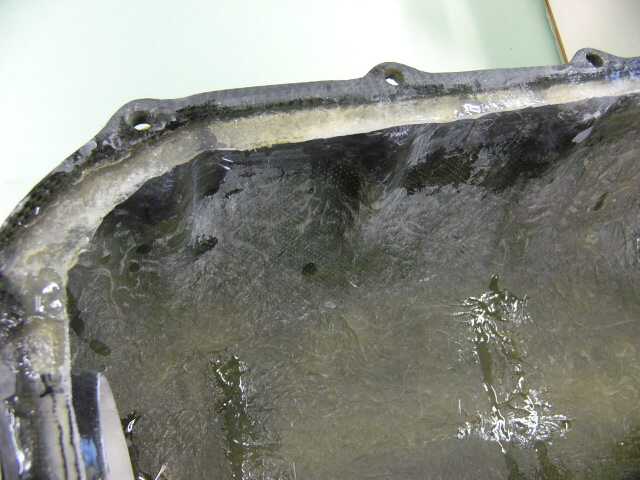

テープを貼る面積が狭いのでちょっと不安が残るからFRPでリブを拡大してみた(^^)
これが裏側で狭くて、めちゃくちゃ面倒(汗) なかなか上手く行かないし^^;

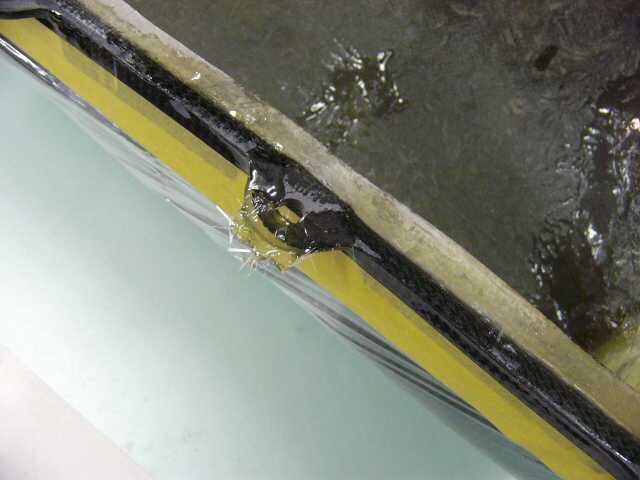

でも何回かペタペタしてなんとかテープ幅のリブができた♪
(黒い部分が元からの幅で、白い部分が追加したFRP)

後はR部分の鉄板側を追加工…
これはとしぞうにはできないので、またちょっと先に^^;


2011/01/27 高級仕様に?w トップへ

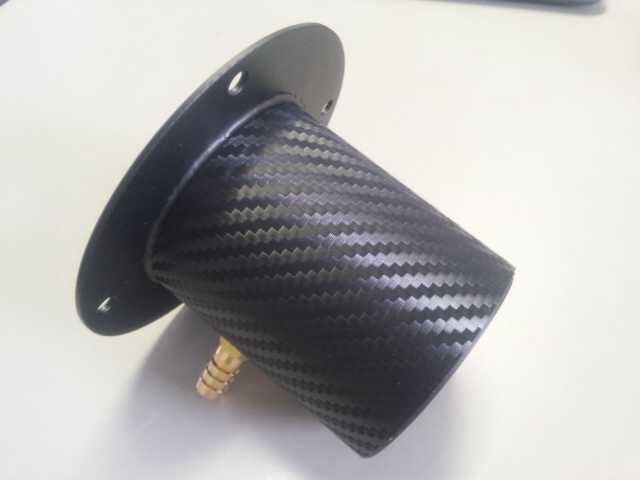

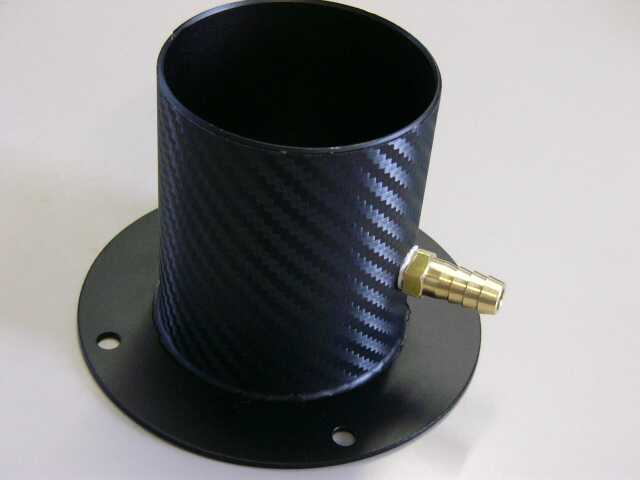

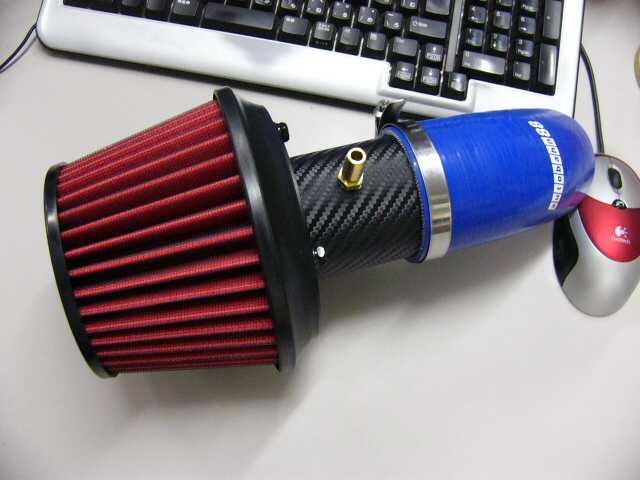

お昼休みにサクッと塗装して、トモ★ONEさんに以前いただいたカーボンシートを貼って見た(笑)
見た目はちょっと高級に?(笑)



2011/01/26 チューブ、クリップ、すきまテープ、インダクションボックス加工10C完成 トップへ

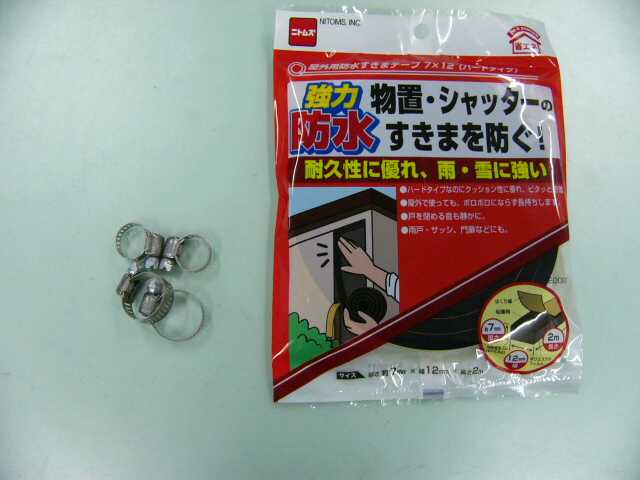

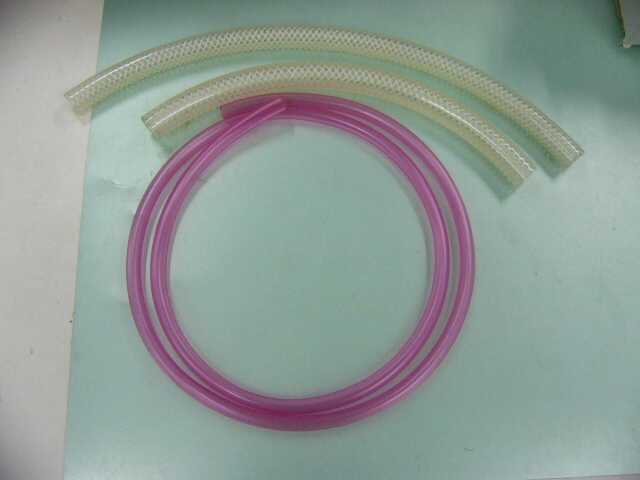

足りないホース(VSV、ブローバイリターン、アイドルアップ)とホースバンド、すきまテープを
ホームセンターでゲット(^^)

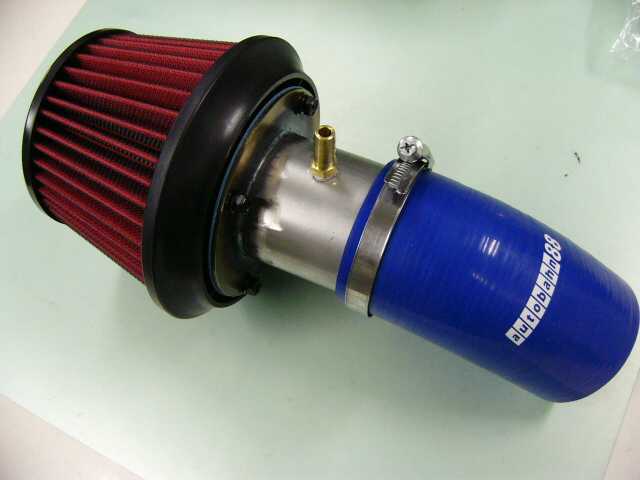

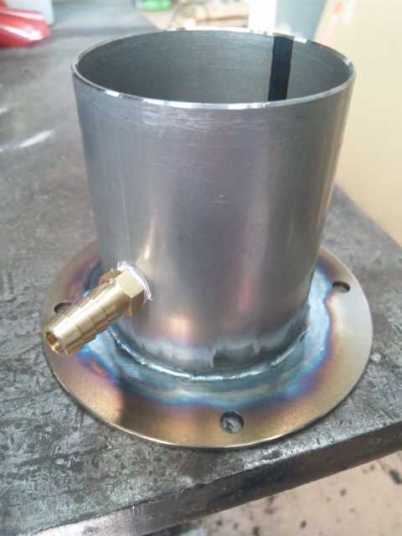

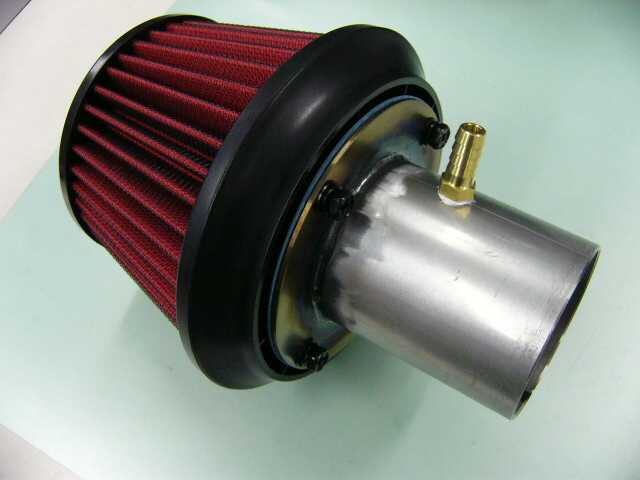

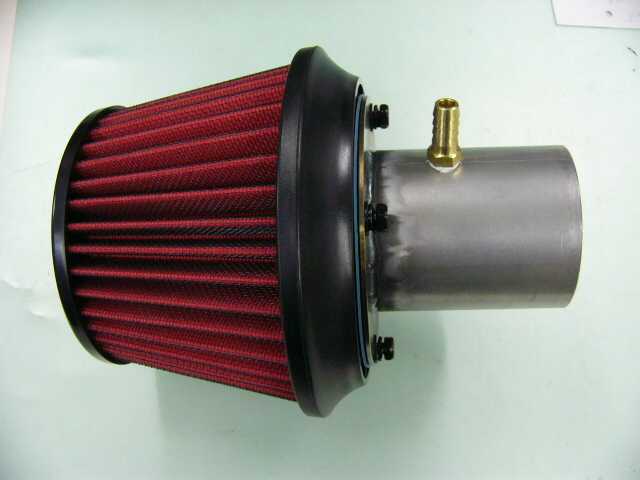

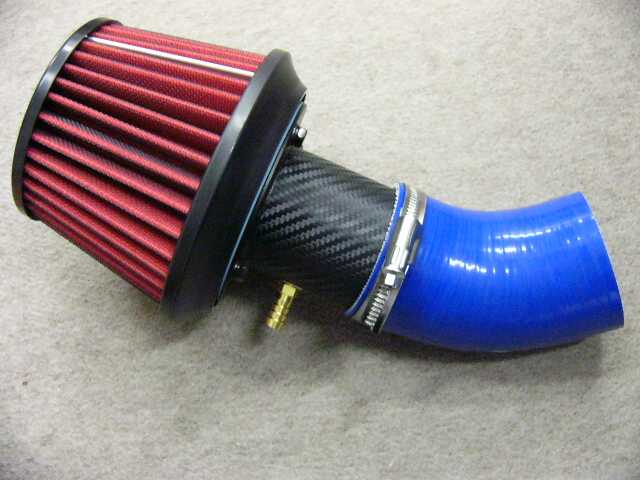

溶接を頼んでおいたエアクリーナ側のアダプターが仕上がって来たので早速仮組してみた♪
やっぱちょっと歪みが気になるけど(汗)まあパッキン入るからいいかww
こっちはサクッと塗装して完成かな〜!


2011/01/24 4代目パンダ仕様イラスト、ISCV用ホースゲット トップへ

ディーラーステッカーレプリカのお礼にと1/1のせさんが描いてくれた!


ISCVのホース(パイプ径14φ)に合うホースを探してたんだけど、内径15φのは売ってるんだけど…
これじゃゆるいし^^;
1/1のせさんに聞いたらこれを教えてくれて!だいたい1メートルの切り売りなんだけど、(こんなにいらないし…(汗))
HP見たら運よく?切り端を投売り(笑)してたので早速ゲット♪ なんと28センチ168円+送料330円
ちょっとキツイかも^^;

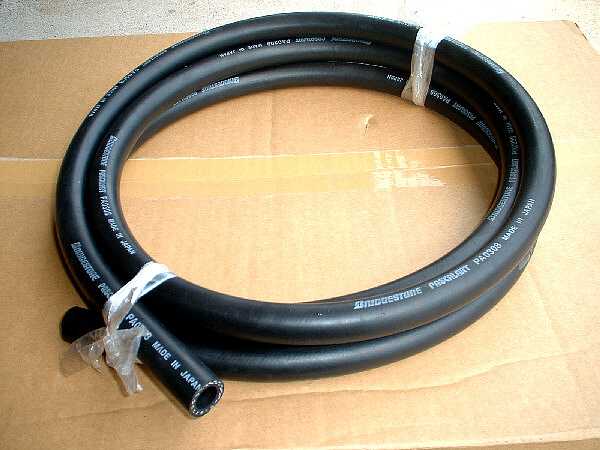

「PA0308」内径12.7mm(1/2サイズ)/外径21.3mm
アールズ規格「9番」※下記参照
最小曲げ半径:90mm

エンジンオイルクーラーなどに多く採用のサイズ
※アールズなどの規格サイズ「10」(内径14.3mm)のホース取り付け口にも少しきついですが取り付ける事は出来ます。
 但し、アールズなどのホースバンドの外側につけるフィッティング(化粧カバー)の内径に当ホースの外径が若干大きく
収まりません。当方取り扱いのABA製ホースバンドが汎用バンドをご利用下さい。
価格1680円は1mの単価です。


2011/01/23 インダクションボックス加工9 @完成 トップへ

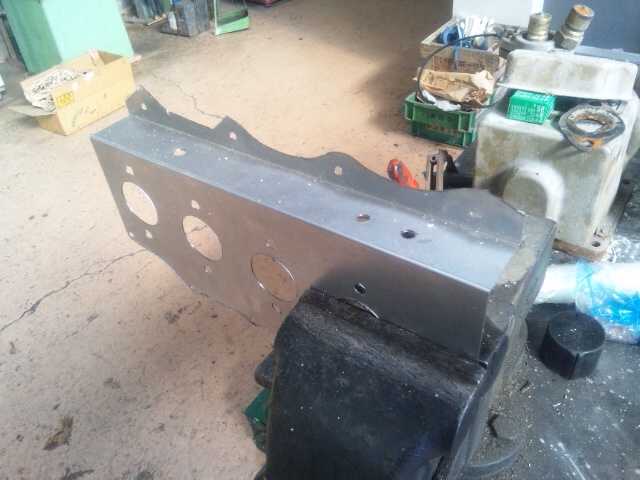

今日は午前中秘密な工場にお邪魔してなかなか進まなかった鉄板加工を(^^)

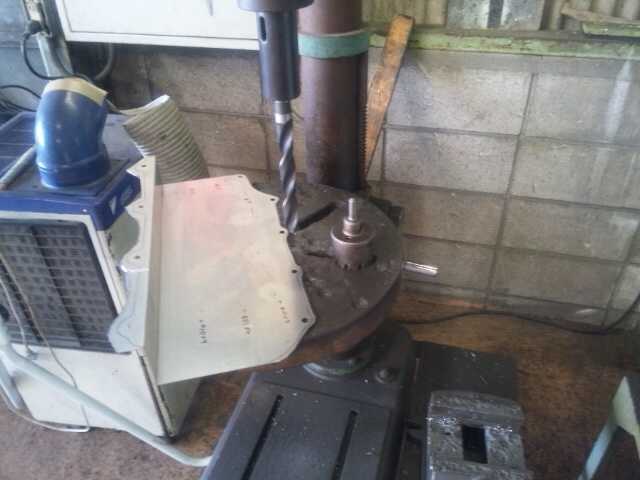

まずは取り付け部分の穴あけ、これは51φのホールソーでガリガリ! (やっぱちゃんとして機械じゃないと…)
続いて取り付けの10φ、鉄板が薄いのでなかなか苦労(汗)
下側につけるホースジョイント穴、グロメット穴もあけて、ホースジョイント穴タップ加工して直接ねじ込みに決定!
(板厚0.8なのに大丈夫かな(汗)
ちなみにこのタッピングスプレー、「安い」に惹かれて写真撮っちゃった(笑)

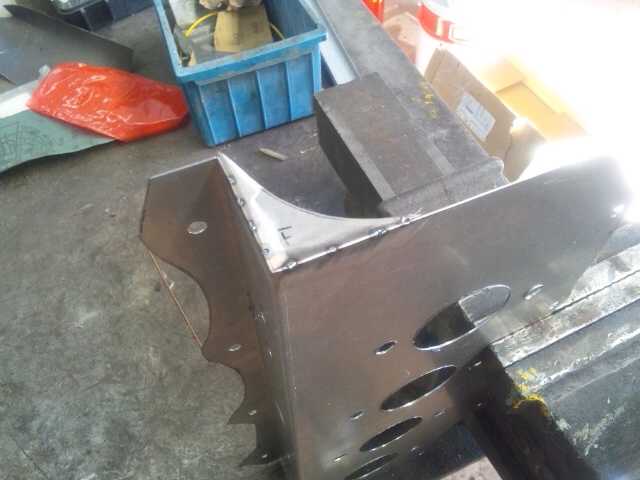

R部分の溶接も部品を切り出してTIGでサクッと♪
近所迷惑だった外形の加工もここでサクッと!
ボックスを固定するナットもTIGでポチット(^^) これで取り付けが楽だ♪
でも、なぜか2本固着してしまい切り落として再度溶接な手間が(汗)

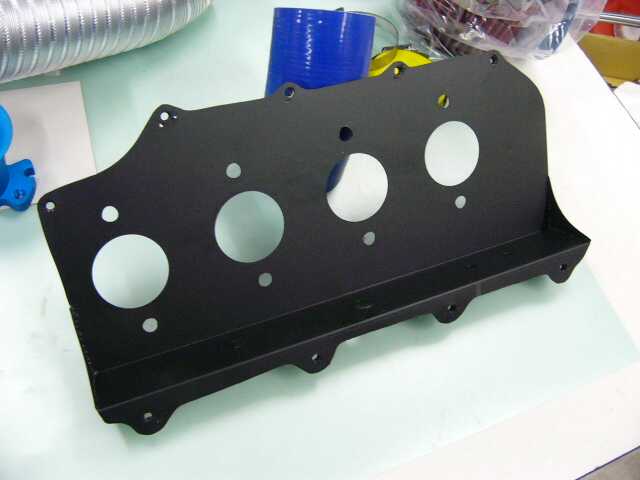

得意な?つや消し黒を塗って(元はアルミメッキ鋼板なので加工部分の保護程度に^^;)

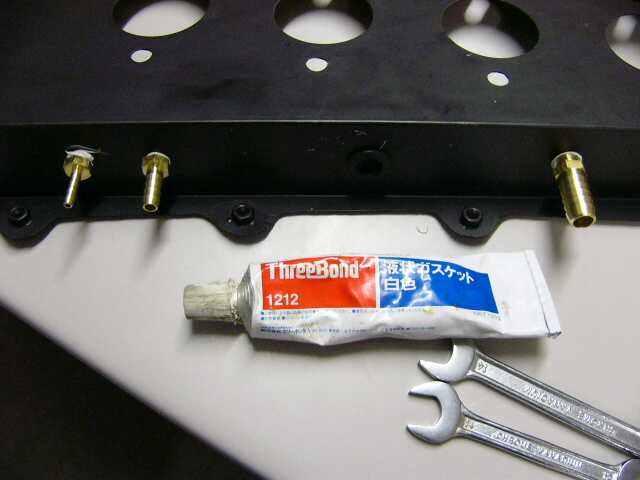

ホースニップル(右からISCV用14φ、黒くて見えないけど真ん中に吸気温度センサー用グロメット内径12φ、
エアコンVSV用8φ、アイドルアップ用5φを付けて完成!
ホースニップルはスリーボンド1212の液状ガスケットを塗って締めこんだ(^^)
一気に目処が立ったなあ!!
ブローバイリターンはエアクリ側のパイプに取り付け予定(^^)

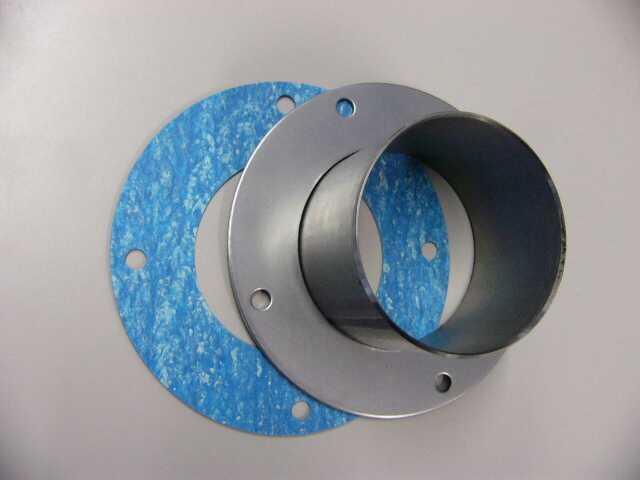

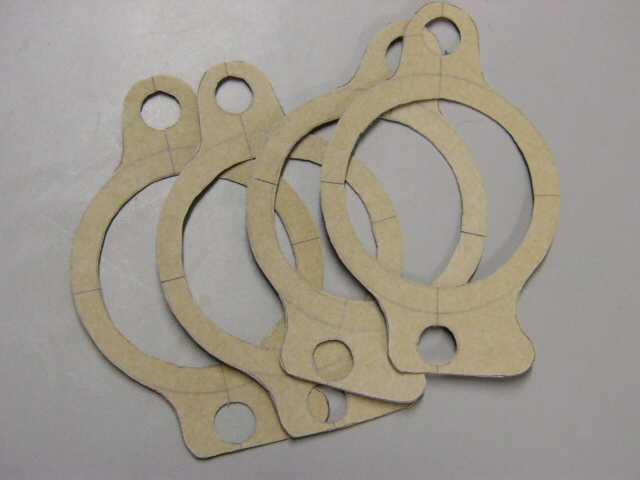

ネットでゲットした紙パッキン(スリーボンド製?)もサクッとカッターとはさみで切り出して準備完了(^^)

一応これなのかな?^^; 出所が怪しいけどwww
しかも気体には不向きって…(汗)

■ 固形シートガスケットと液体ガスケットの長所をいかした特殊なガスケットです。
■ 強靭な繊維質材料に、特殊な粘性体の液体ガスケットを含浸させて作ってあります。
■ ケミカルのトップメーカー 【スリーボンド・Three Bond】製 品番 210S
■ 【サイズ】 厚さ0.6mm
■ 【中面圧用】  締め付け面圧基準 80〜160Kg/cm2
■ 【使用温度範囲】  −40〜+150度
■ 『耐温水』 『耐酸』 『耐アルカリ』 『耐ガソリン』 『耐溶剤』
  『耐油』 『耐熱油(150〜200度)』
  特に耐油に優れます。
■ ガスなどの気体には不向きです。

2011/01/21 ディーラーステッカーレプリカ、インダクションボックス加工8C-1、2、5 B-1 トップへ

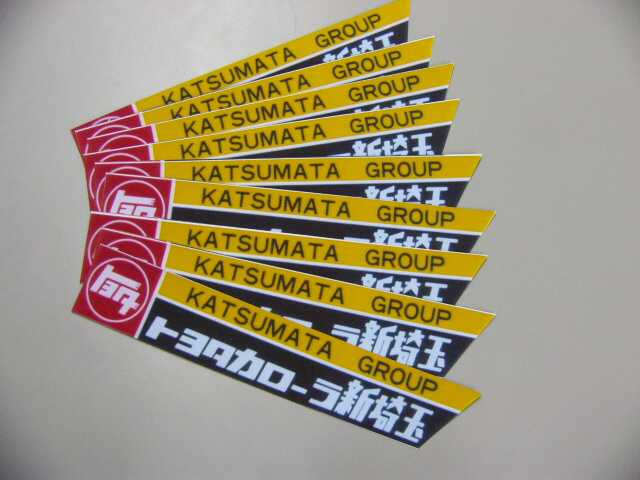

イベント用に貼っているディーラーステッカーのレプリカを直接印刷できるマグネットで再作成して見た(^^)
ダイソーでA4一枚100円だったので、せっかくじゃ9枚印刷して、みんカラのお友達に先着8名様プレゼントを企画!
思ったより反応がなく、現在2枚の在庫www

インダクションボックスはだいたい部品が揃ってきたぞ〜♪
後は穴あけ、溶接、外形削りと面倒なところを残してるけど… 全体像が現物でみえてきたかな♪
あ、ファンネル製作がちっとも進んでないや(汗)

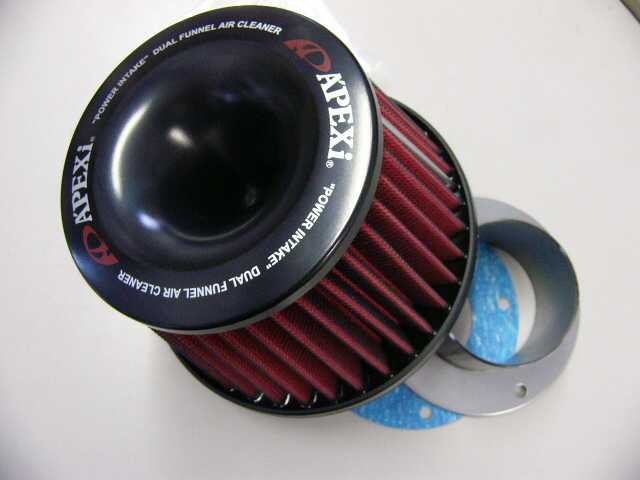

APEXiのエアクリ(^^) これは500-A023で交換用(^^) 付属品でガスケットとボルトM6X1.0XL20の4本付き
(少しでも安く上げるためにホースアダプターは自作しちゃえ!って事で www)

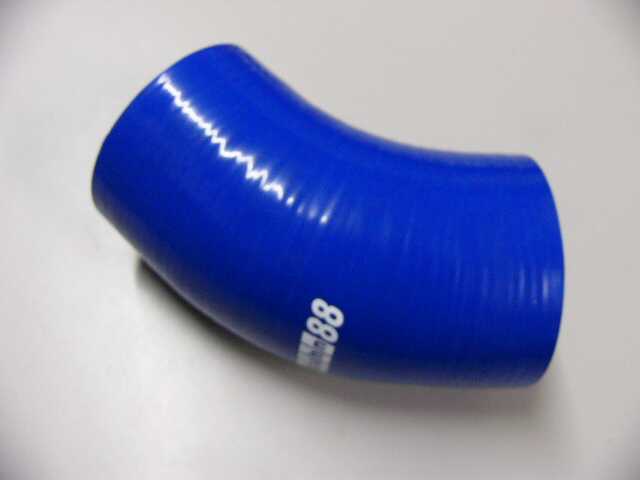

それとボックスとエアクリつなぐホース!
前回のアルミダクトでだいたいイメージがつかめたのと、70φのぴったりサイズがあったので
シリコンホースの安物をオークションでゲット!(若干角度が違うのでちょっと気になるけど^^;)

@部品(取り付けプレート)の取り付け穴位置をマスターバック干渉を避けるため前方へ5ミリ移動に合わせて
前側のラジエーターホースへの干渉を避けるために5ミリ下方向へ移動(果たして上手くいくのか?(汗))


2011/01/19 インダクションボックス加工7C-1、2 B-3 @-2,3,4 トップへ

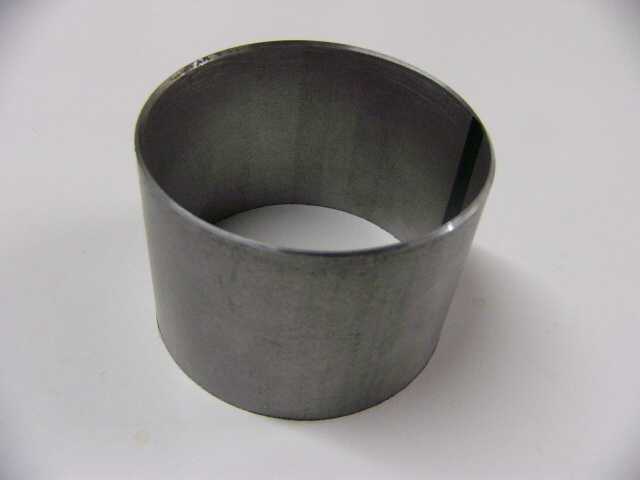

かじさんに無理言って探してもらった一品! これもアルミメッキ鋼板かな?70φXt1.6!(^^)!
50ミリにカットもしてくれたみたいで(汗)いつもスミマセン^^;

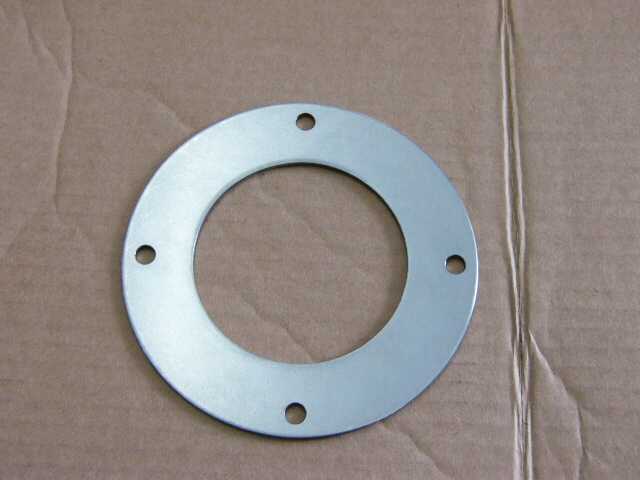

それとユニオンさんにこれまた無理を言った加工品も到着(^^)
いつもながらすばらしいクオリティ! ありがとうございます(^^) 今度工場を見学したいですwww
この2個を溶接してエアクリ側のアダプターになります♪
ちゃんとしたものを買え!と叱られそうですが(汗)

続々と細かい部品が到着(笑)

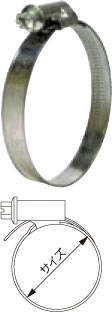

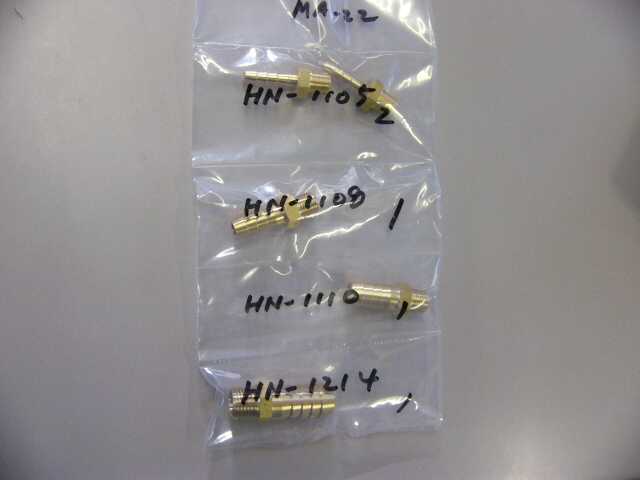

ホースバンドとホースニップル類(^^)


2011/01/18 インダクションボックス加工6B-1 トップへ

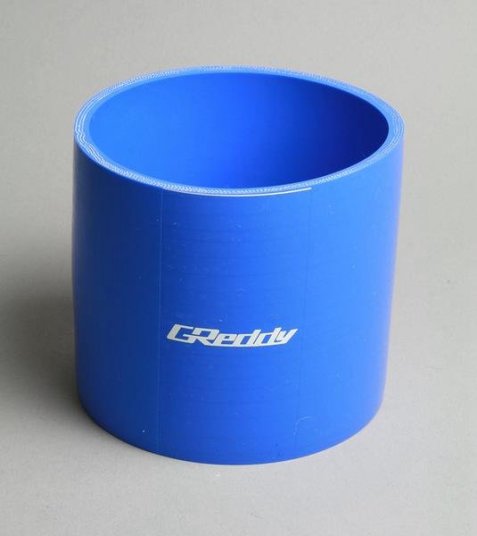

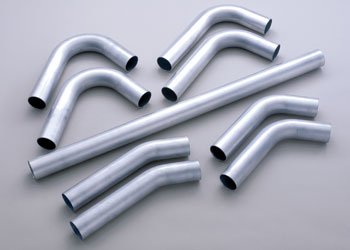

トラストの汎用曲げパイプがいいかな〜って妄想していたけど…板厚2ミリで加工が大変そう^^;
しかもちょっとしか使わないのに歩留まり悪いし… シリコンホースも2個用意しなきゃだしバンドも4個かあ…

色々角度あるなあ ちと高い^^; これは必須だなあ

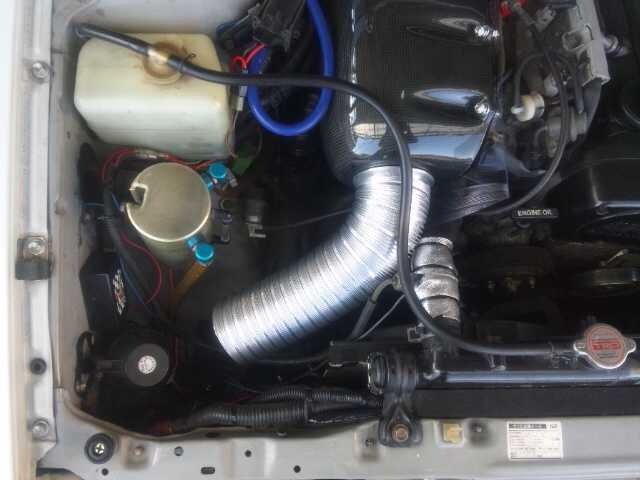

近所のホームセンターに買い物に寄ったついでにパイプを物色していたらこんなのあった!

アルミで580円/メートル? こりゃいいぞwww (これも歩留まり悪いけど角度を見る程度にと)
で、早速あてがってみた!(^^)!


水温計のケーブルとのクリアランスがキツイ…
ボックスのマスターバックへの干渉を避け5ミリ前に出そうとか考えていたけどこっちもキツイので無理^^;

ちょっと径の差があるので、そこも対策を考えないと(汗)


2011/01/15 純正吸気温センサーグロメット、インダクションボックス加工5A トップへ

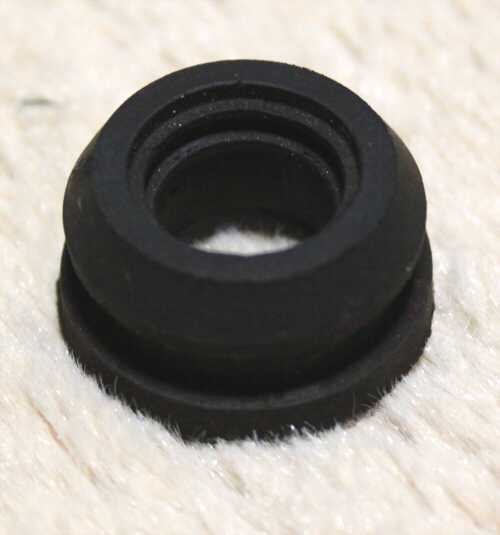

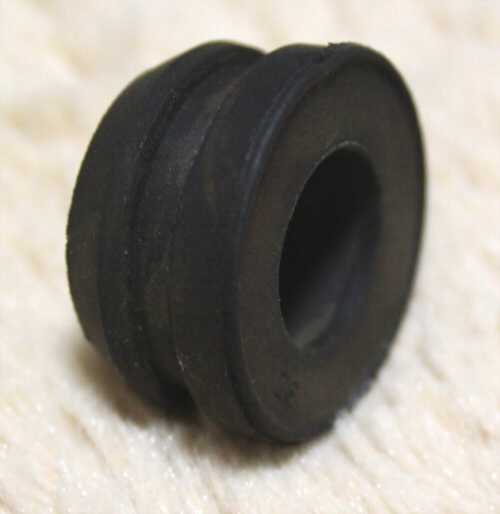

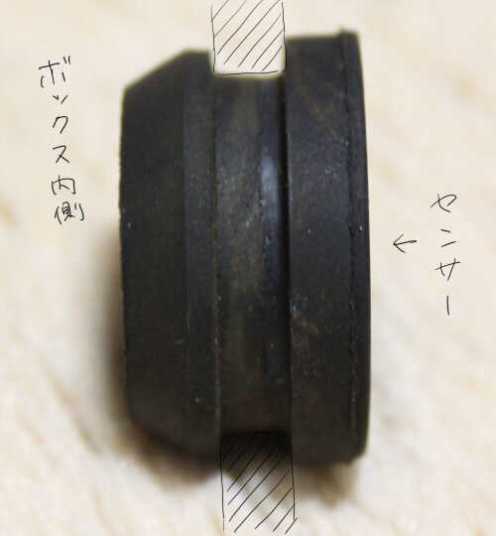

1/1のせさんに教えてもらった吸気温センサーのグロメット! 共販に聞いても単品でないって(泣)
これは汎用の代用で考えよう^^;

お昼休みにプラ板で寸法取りした物に穴を開けて早速4スロに止めて見た手(チョキ)目
大体オッケーかな?^^;
最終採寸はGトレさんにお願いしたし手(チョキ)

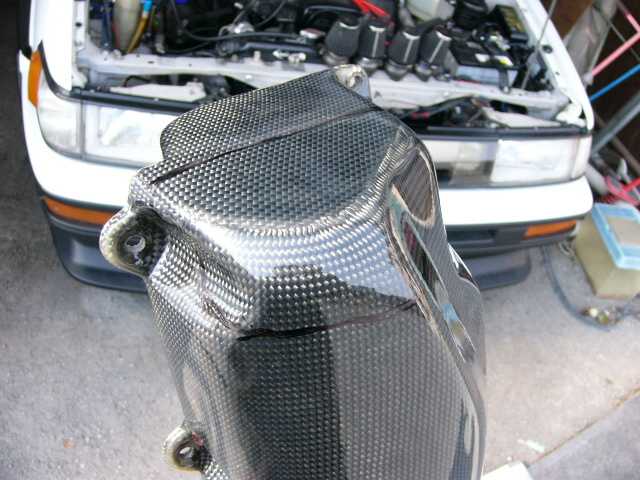

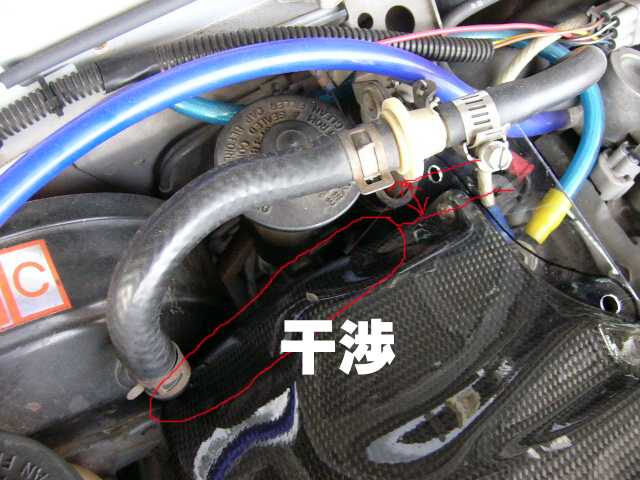

最初からわかってはいたけど、やはりマスターバックに40ミリ位干渉冷や汗あせあせ(飛び散る汗)
クラッチ側も…



大体のキリトリをマジックで書いて見たウッシッシ (ビビリーなので小さめに(笑))



何回もあてがって見てやっと干渉をクリア手(チョキ)
サンダーでザクザク切って行くのも簡単に切れていいけど、失敗は許されないしがまん顔

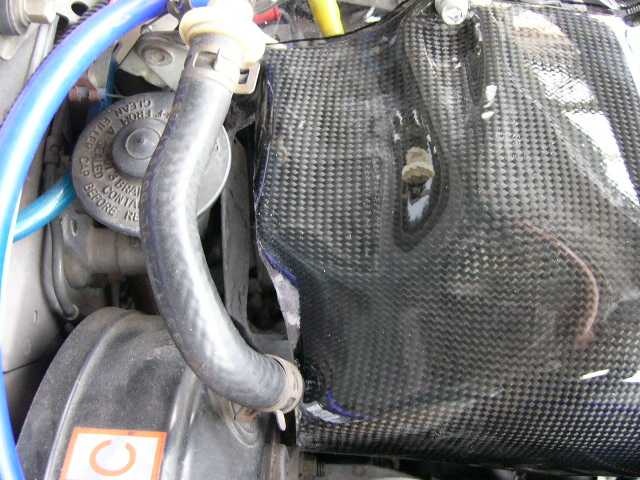

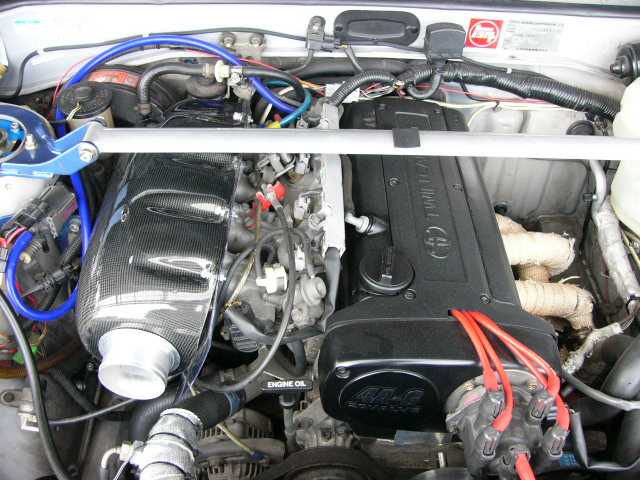

仮にボルトで止めてクリアランスの確認目
ん〜…
やっぱギリギリだなああせあせ(飛び散る汗)でもこれ以上は削れないし…
鉄板に穴あけの時に5ミリ前に出そうげっそり

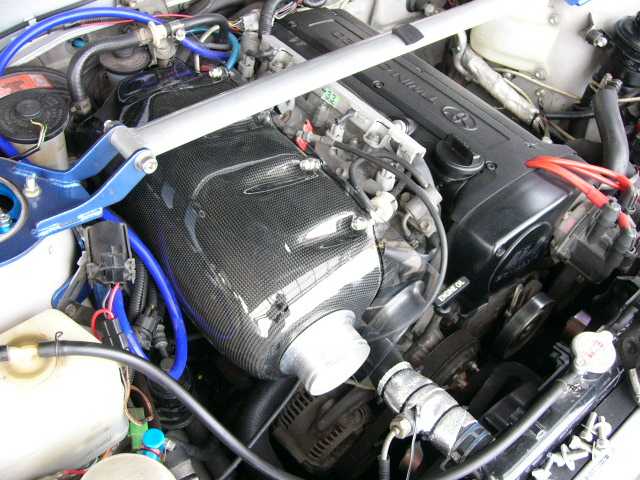

で、前からパチリカメラ
おおお!
やっぱカッコいいじゃんか! この姿を見たらやる気倍増手(チョキ)あっかんべー

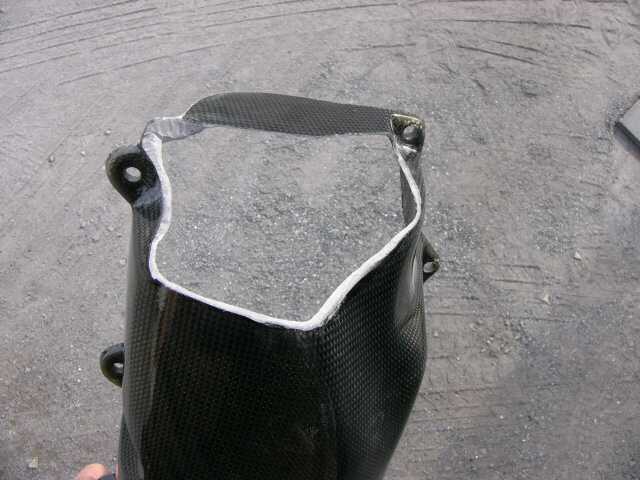

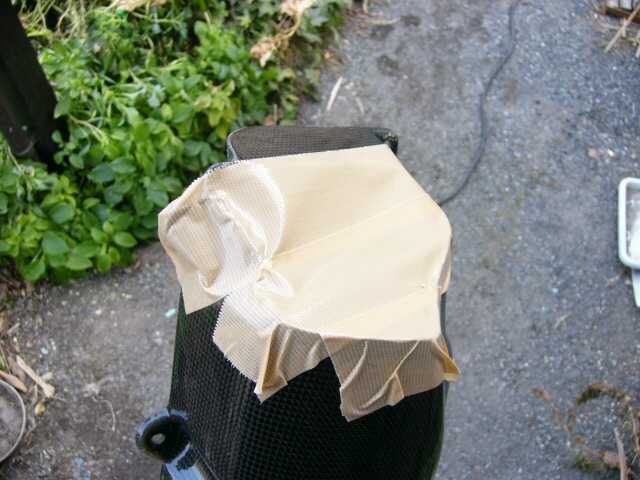

ガムテープを貼ってじーてぃーさんから借りてるFRP補修キットで穴埋め(^^)

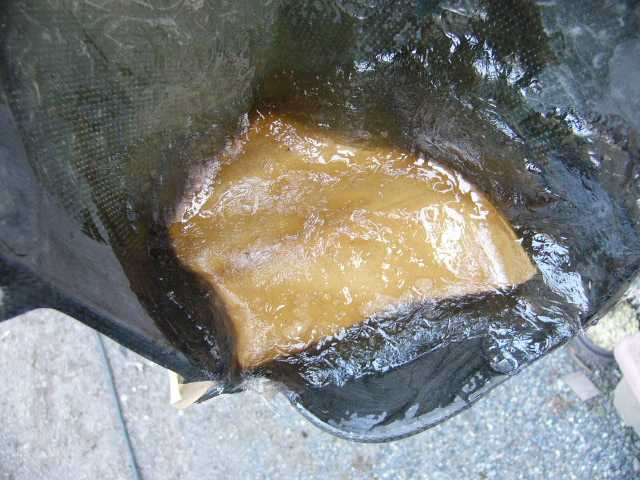

3プライでがっちり! でもだいぶエアが入っちゃった(汗)
調合割合もいいかげんなので固まりが遅くて^^;
で、再度あてがったら… せっかく逃げたマスターバックに干渉…
ちょっと修正しないとだなあ^^;
でもボックスはだいたい完成かな♪

2011/01/14 インダクションボックス加工4@-1と全体妄想 ドラシャパッキン引取 トップへ

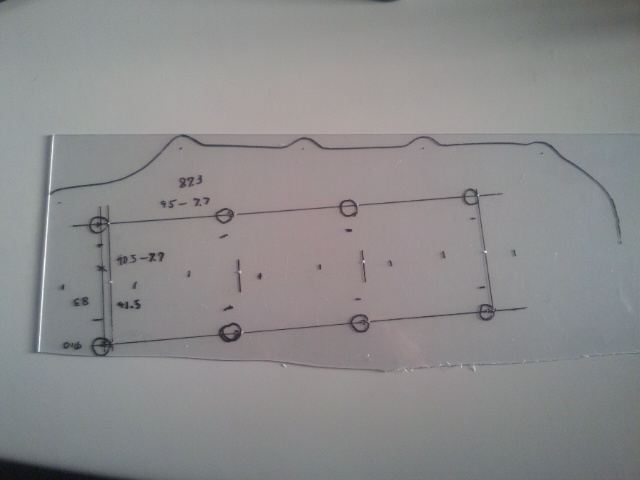

太田の会議の帰りにジョイフルホンダに寄って透明のプラ板をゲット(^^)
アクリル板だと厚すぎるし高いし… ちょうどいい1ミリのがあったので良かった♪

早速あてがって穴位置を採寸! こんなもんかな?(汗)

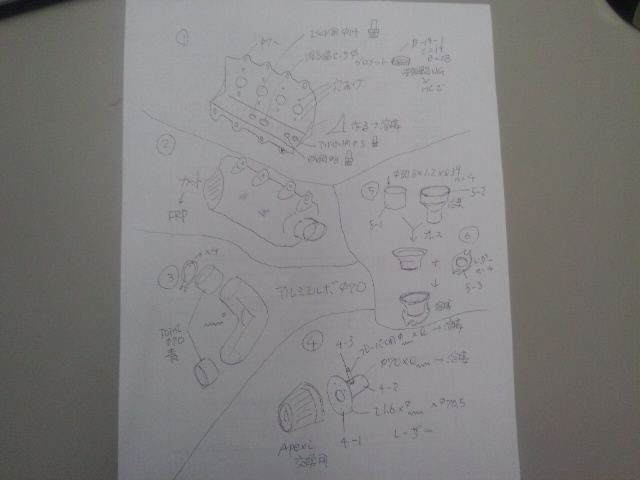

まだまだ加工と部品調達がたくさんあるので絵に描いて妄想してみた^^;

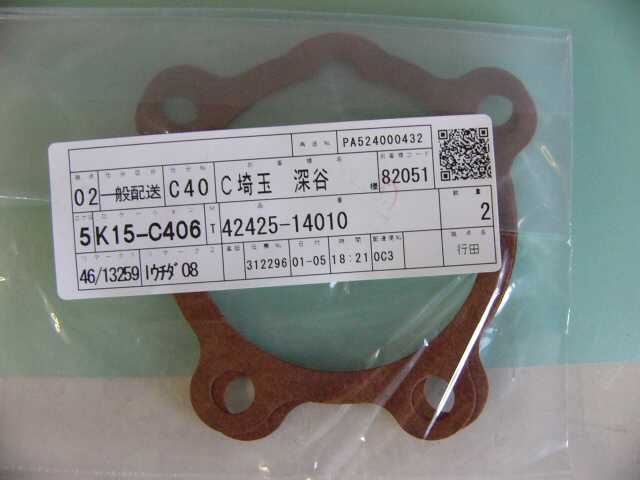

トヨタに営業車のオイル交換に行ったら頼んであった部品が入っていたので引き取り!
ドラシャのパッキン(^^)

2011/01/10 インダクションボックス加工3ファンネル妄想 トップへ

カーボンのケース自体がマスターバックに干渉するので大掛かりな加工が必要…がまん顔
(鉄板の製作も大変だけど、こっちも難関…)
形状に合わせて大穴あけてFRPで補修しないとあせあせ(飛び散る汗)

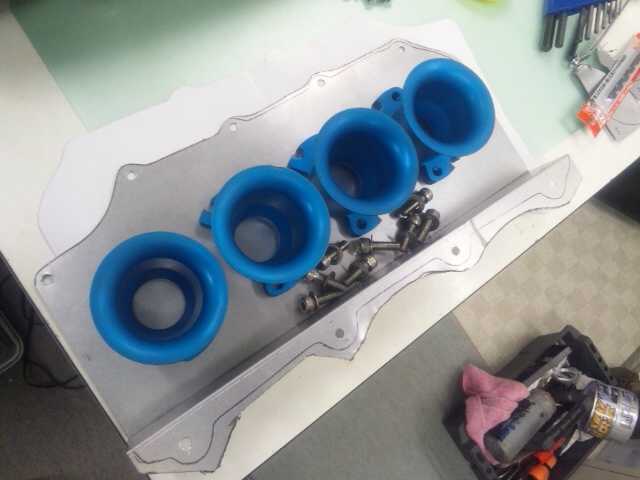

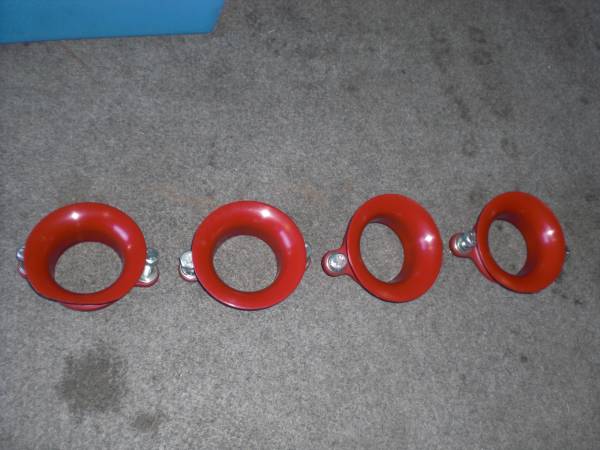

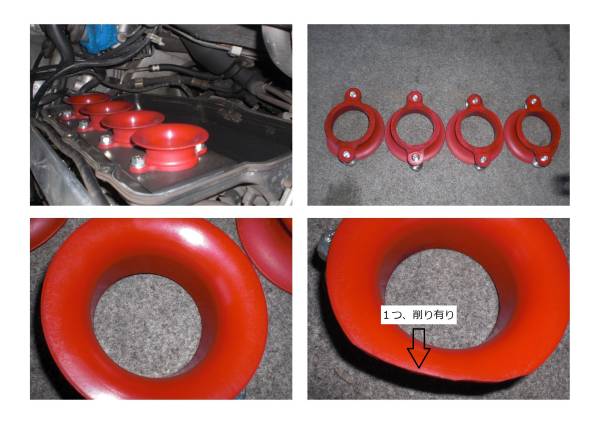

外形も進まないのにそっちも加工しないといけないのでお昼休みにファンネル外してちょっとあてがってみたウッシッシ

これ、ホントに付くの???
参考書と見比べながら妄想してみる…

こりゃ、今のファンネルじゃ無理っぽい??冷や汗2
現在のが65ミリあるので、4番のスペースを確保できないげっそり

参考書の30ミリ位?のをググっても入手不能?
困った…

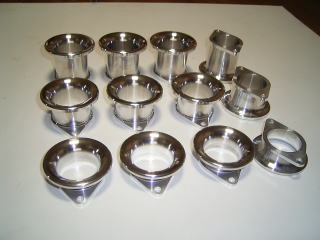

このファンネルは… これが欲しい! でも無い… また探そう^^; 高いなあ(汗)

前職で似たような物を作っていたので現役の友人に聞いて見るが、もうない… (25年も前のじゃないかあせあせ(飛び散る汗)
まして規制でマフラー自体変わっちゃたしorz

どうしよう? 45φのパイプ切ってハンマーで叩く! スマートじゃないけど…これで行くしか?
でも、それにはフランジを作って全周溶接が待っている…
できるのか???
溶接で引っ張られるので治具も作らないと…

前途多難だ… もしかしたら放置になるかもがく〜(落胆した顔)

とりあえずしばらくは以前のエアクリ付けて乗ってないと…がまん顔

しかし今日はもの凄い寒かったペンギン
凍りつくような寒さだったげっそり

2011/01/09 スマホカバー完成、インダクションボックス加工2@-1 トップへ

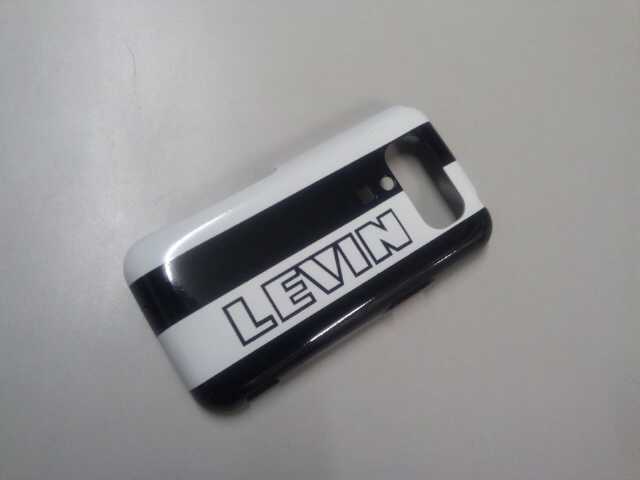

シマウマになってしまったスマホのカバーもクリアを吹いて完成(^^)
ホントは磨いて鏡面に! と、思ったんだけど… 飾りもんじゃないし、使ってるうちに傷だらけになっちゃうだろうから(汗)
今回は断念^^;  一応完成という事で次回作に期待(笑)
一応、サイドのモールを意識したデザインのつもりだったんだけど…^^; 遠目にはそう見えない?(爆)

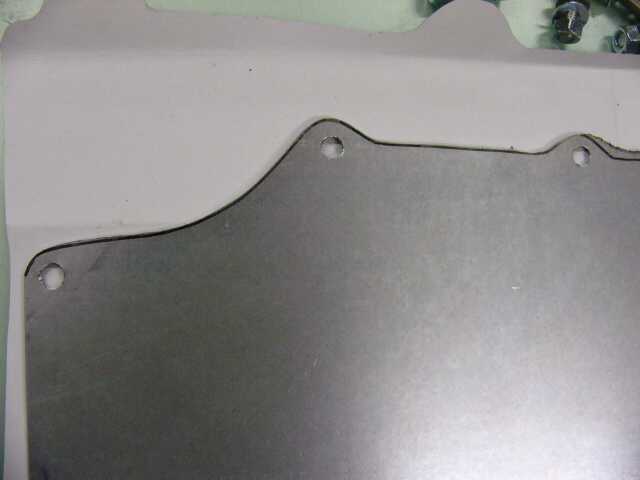

インダクションボックスの加工も進まないのでちょっとだけ手をつけた^^;
近所迷惑かなあ?って思うとなかなか手が出ない…
二山だけクリアしたところで耳が限界^^; 今度は耳栓が必要だなあ!
先が長そう(笑)



2011/01/08 ステッカー貼り付け トップへ

ひろひろさんに作ってもらったステッカー達の貼り付け(^^)

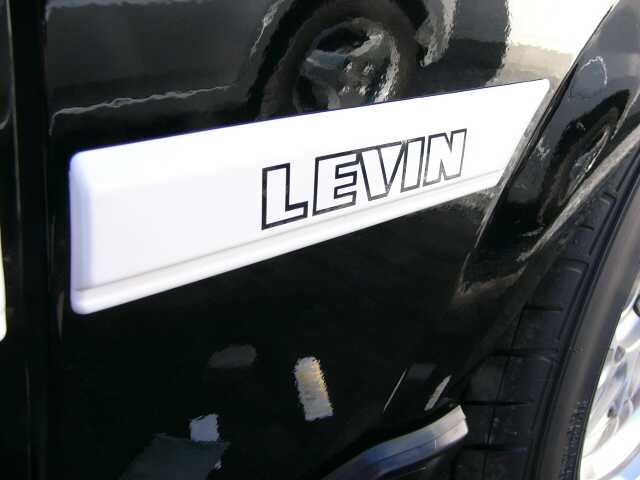

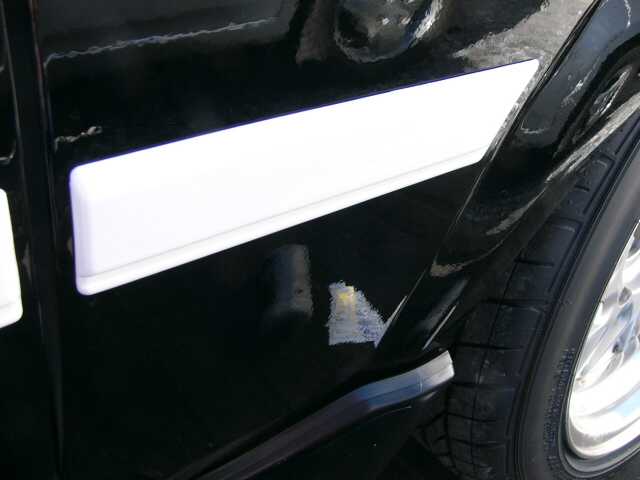

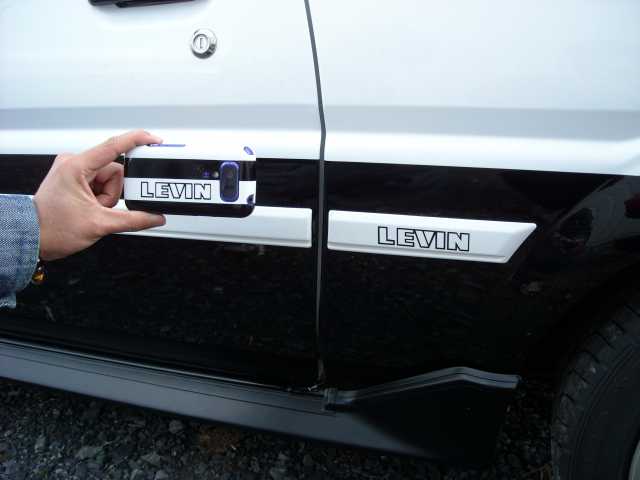

まずはサイドモール
やっぱ文字があった方がカッコいい(^^)
ツートンにしてからちょっと寂しかった…

位置は適当で(笑) ちょっと後ろっぽく見えるけど…狙いは大体真ん中で^^;

フロントグリル(これも大体真ん中で)
Gトレさんのところにお邪魔してるグリル用もあるので暫定で今のグリルにも貼っておいた♪

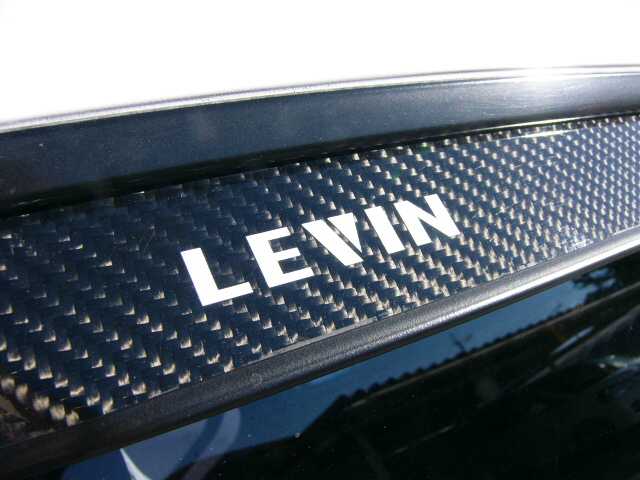

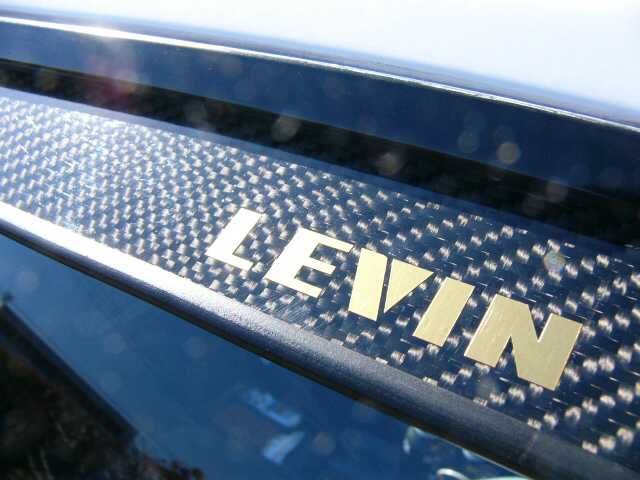

カーボンバイザーのもゴールドで作ってもらったので白→ゴールドへ変更(^^)
(気温が低いせい?で白を剥がすのに一苦労(泣))
これが実にいい感じに♪ 位置もちょっと高かった気がしたのでちょっと下気味に!
(これも目見当だったりする(汗))
純正ってちょっと波打ったゴールドだったと思うのですがどなたかご存じないですか?


2011/01/04 インダクションBOX加工1@-1、スマホカバー塗装、ステッカーゲット トップへ

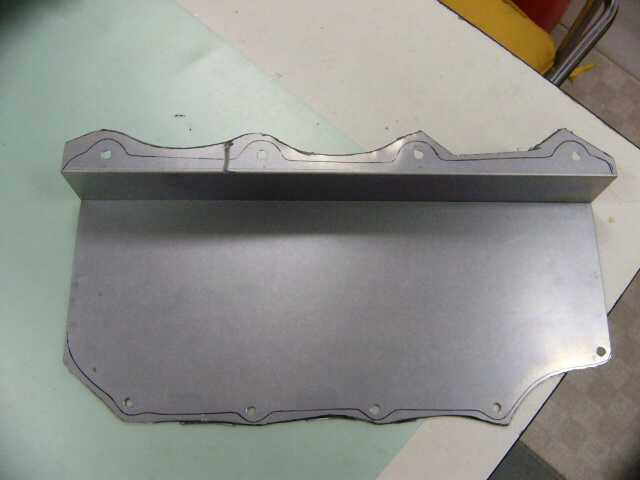

外形の切断と結合部分の穴あけ(^^)
ジグソーが上手くいかないのでサンダーで適当に切って仕上げようと思ったけど…
お正月(元旦)から近所迷惑なので途中で断念(汗)
穴明けもキリが切れずにおむすびな穴に(泣) やっぱちゃんとしたキリ買わないとなあ^^;

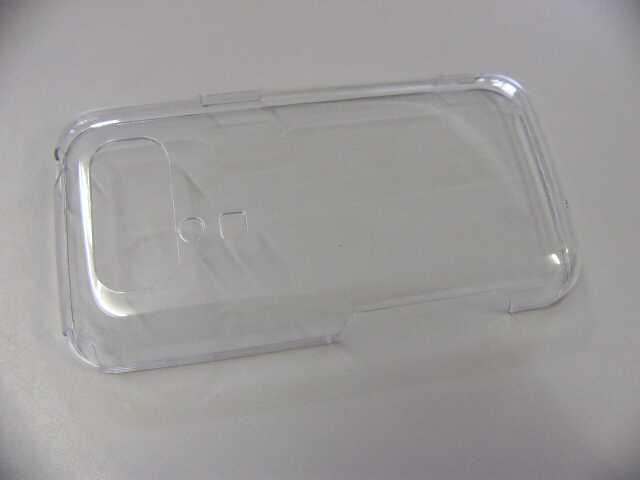

思い立ったのでスマホの保護カバーをエアブラシでハチロクカラーに(笑)
しかもこだわりのパール/黒ツートン(爆)パールは適当に調合して黒は純正の202www
後はステッカー貼ってクリアで仕上げヘ

(こんなの塗ってるんだったらプラモのボディ塗れ!って声が聞こえそう(笑))
オフ会専用に着せ替えようかと(爆)

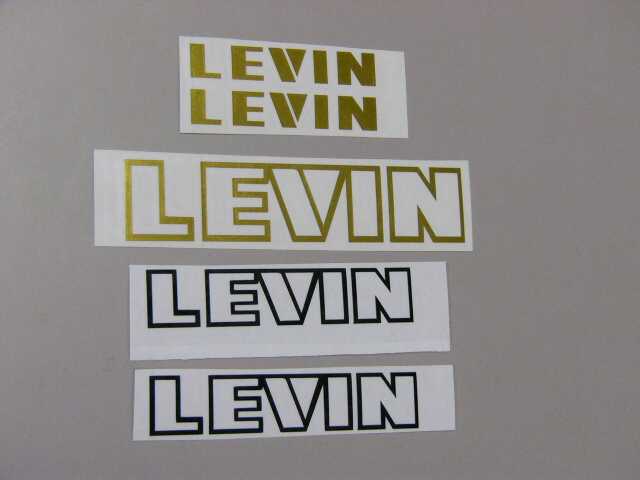

ひろひろさんに無理言って作ってもらったステッカー達♪
上からバイザー用、グリル用、サイドモール用(^^)
ん〜!貼るのが楽しみ♪
